子グレイマンの作成方法
UE4/5で子グレイマンの作成方法を解説します。
UE5ぷちコン 映像編 5th の審査発表会で「子グレイマンをどうやって実装しているのか？」という質問を頂いたので、作成方法を解説していきます。
子グレイマンとは？
子供は全体的にムチムチしていて、手や足が短いので、それをアニメーションBPのみで再現したものとなります。
過去に提出したぷちコンの作品でも使用していました。
全てアニメーションBPのみで実装！
ということで、早速「子グレイマン」を作成してみましょう。

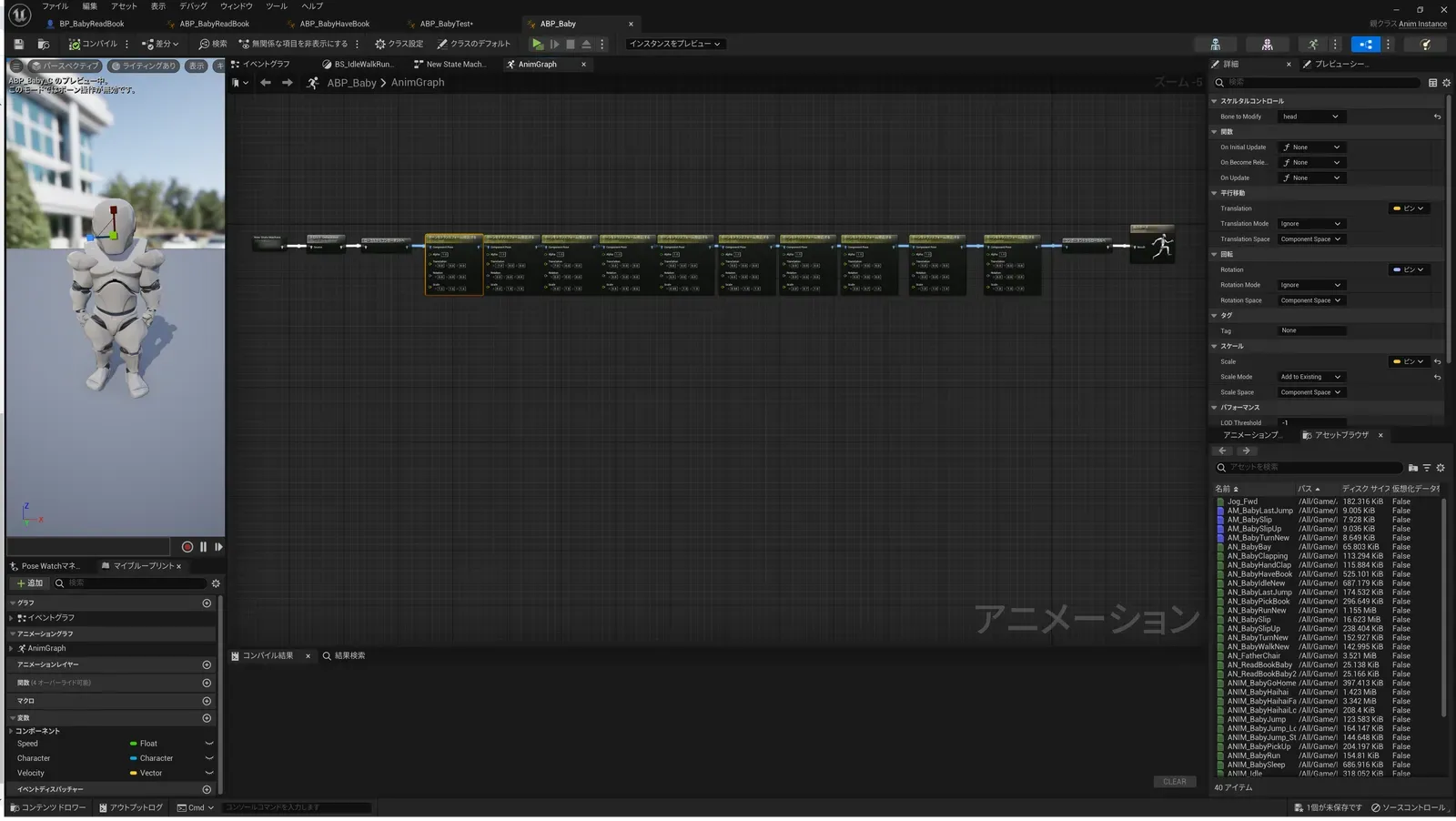

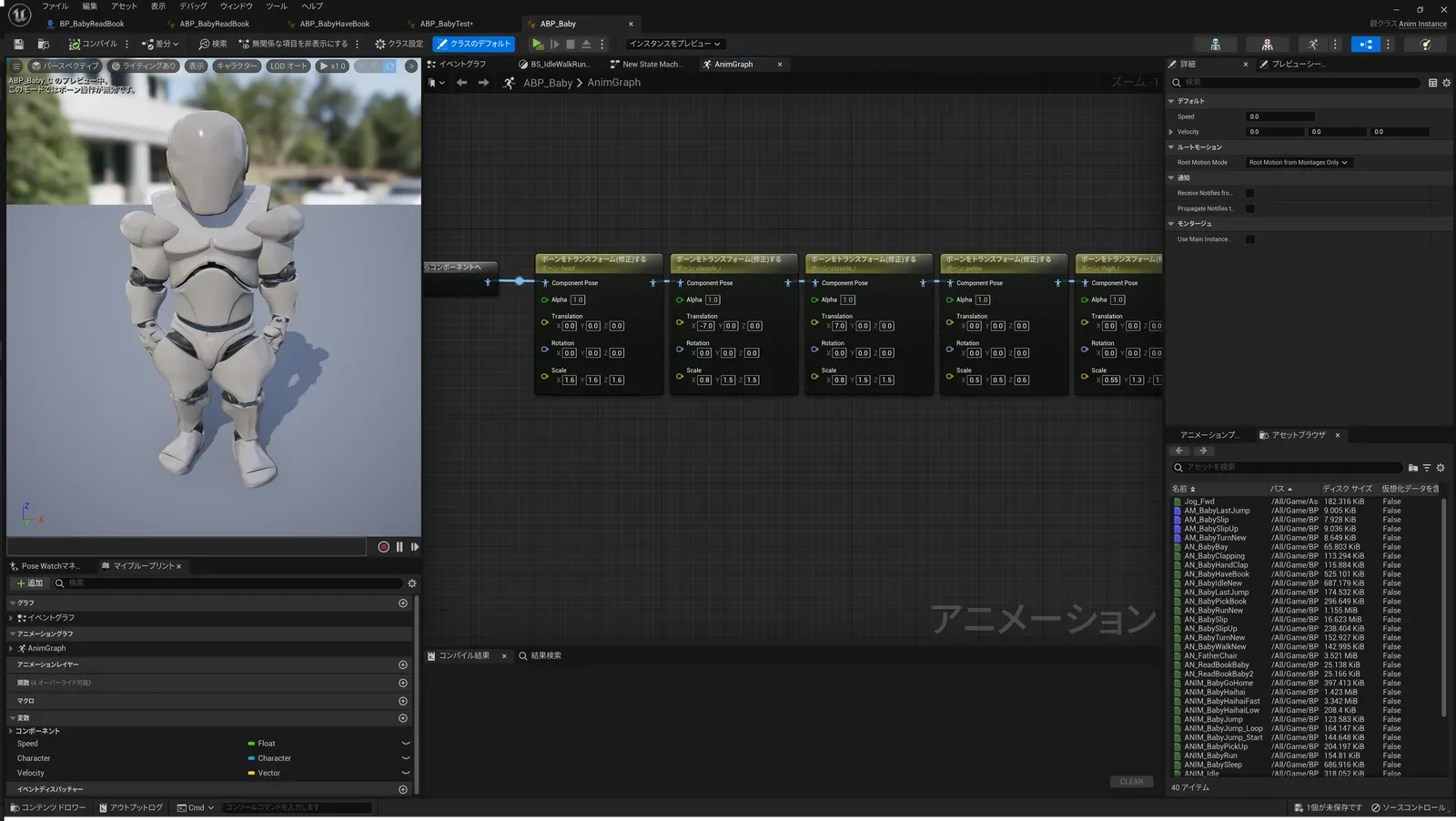

通常のグレイマンでアニメーションBPを作成し、以下のようにAnimGraphを組んでいきます。

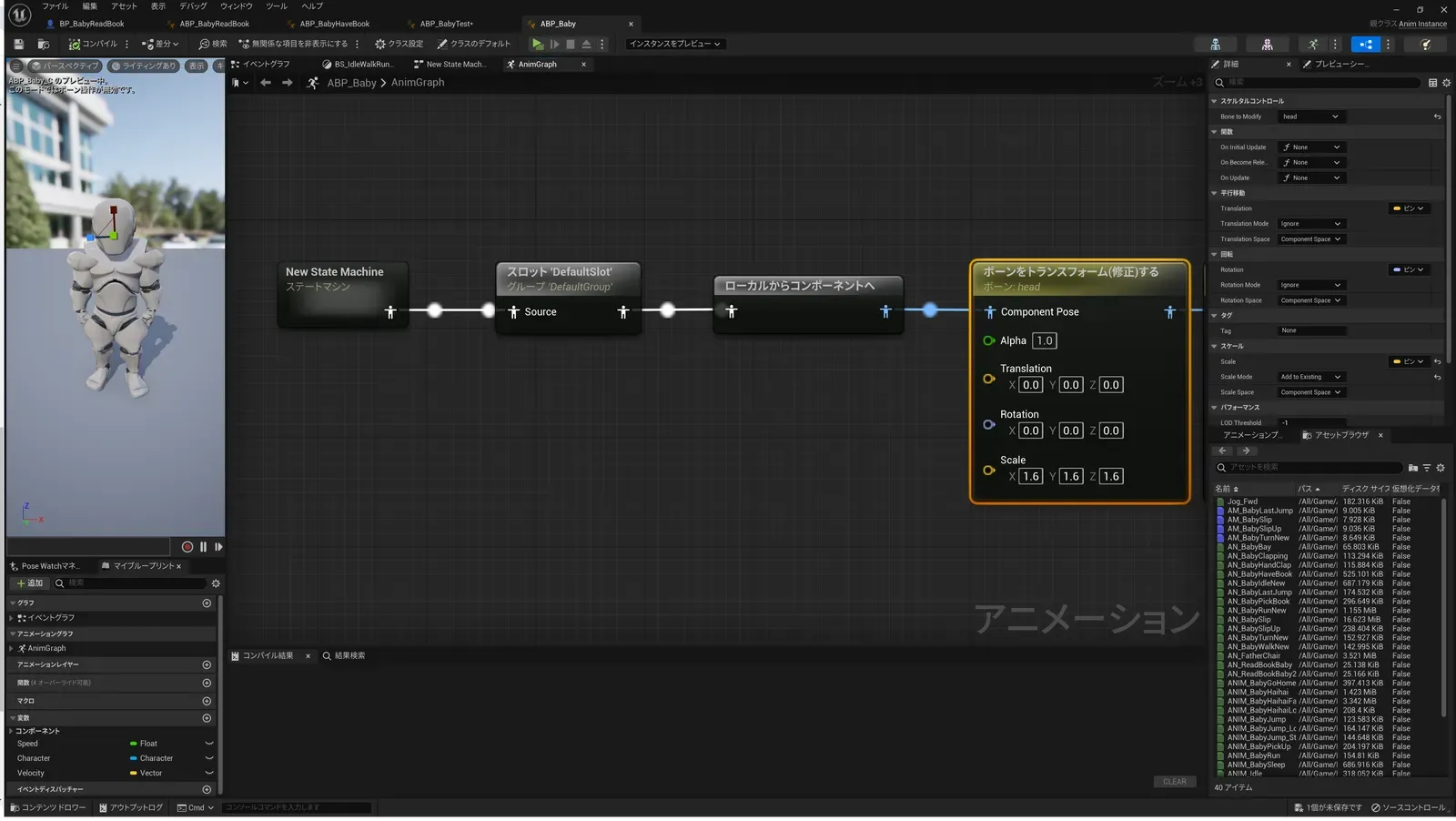

まずは「ステートマシン」から出たピンを「ローカルからコンポーネントへ」でコンポーネントに変換します。
全てアニメーションBPの「ボーンをトランスフォーム(修正)する」ノードのみで構成されているので、以下で一つ一つのノードを解説していきます。
「ボーンをトランスフォーム(修正)する」ノードはノード内のX/Y/Zだけでなく、詳細ウインドウの設定も重要になってきますので、再現する場合は設定忘れに注意してください。
１．頭のスケールを変更
Bone to Modify
head
Translation
Ignore
設定なし
Rotation
Ignore
設定なし
Scale
Add to Existing/Component Space
X:1.6 Y:1.6 Z:1.6

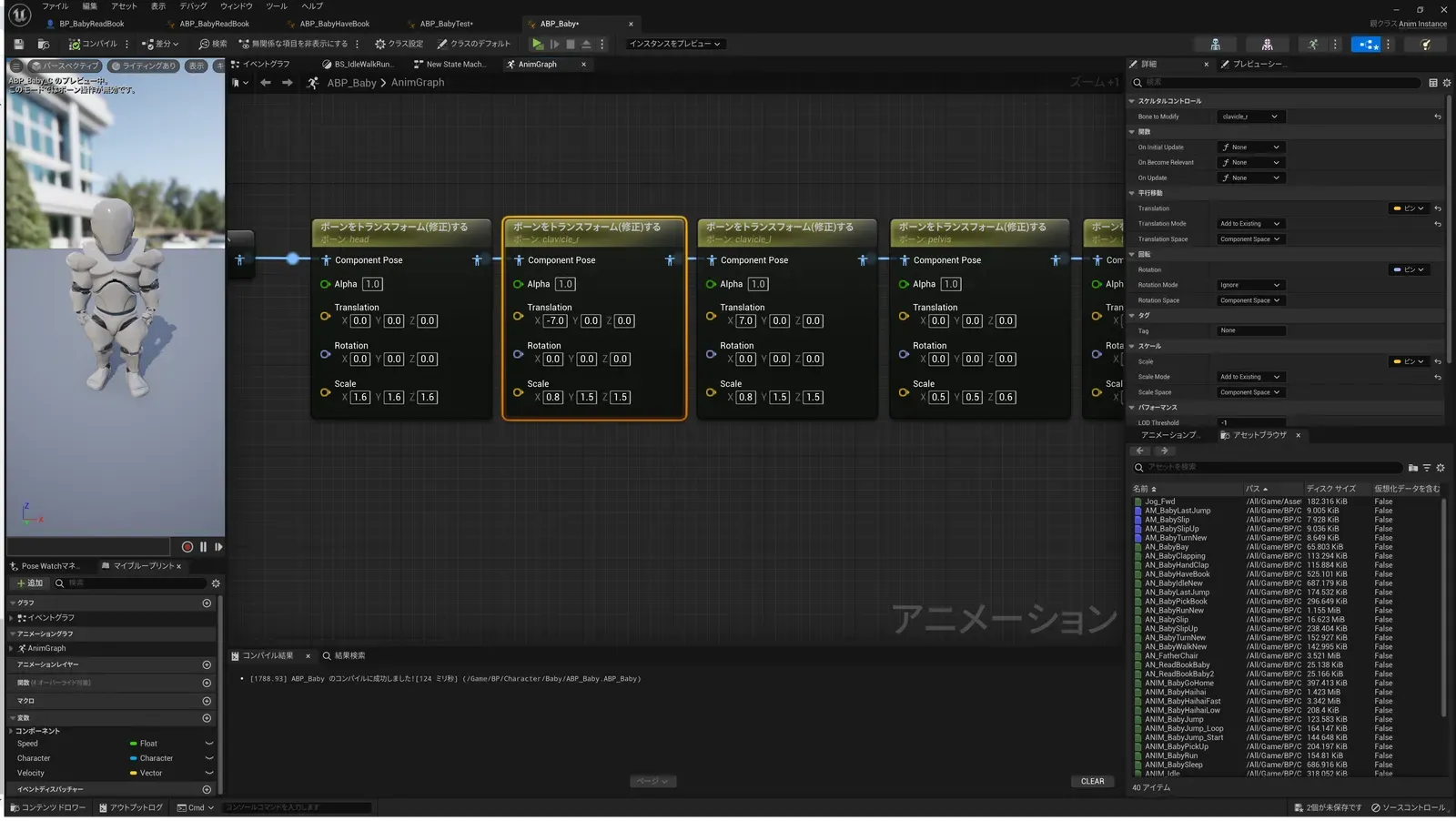

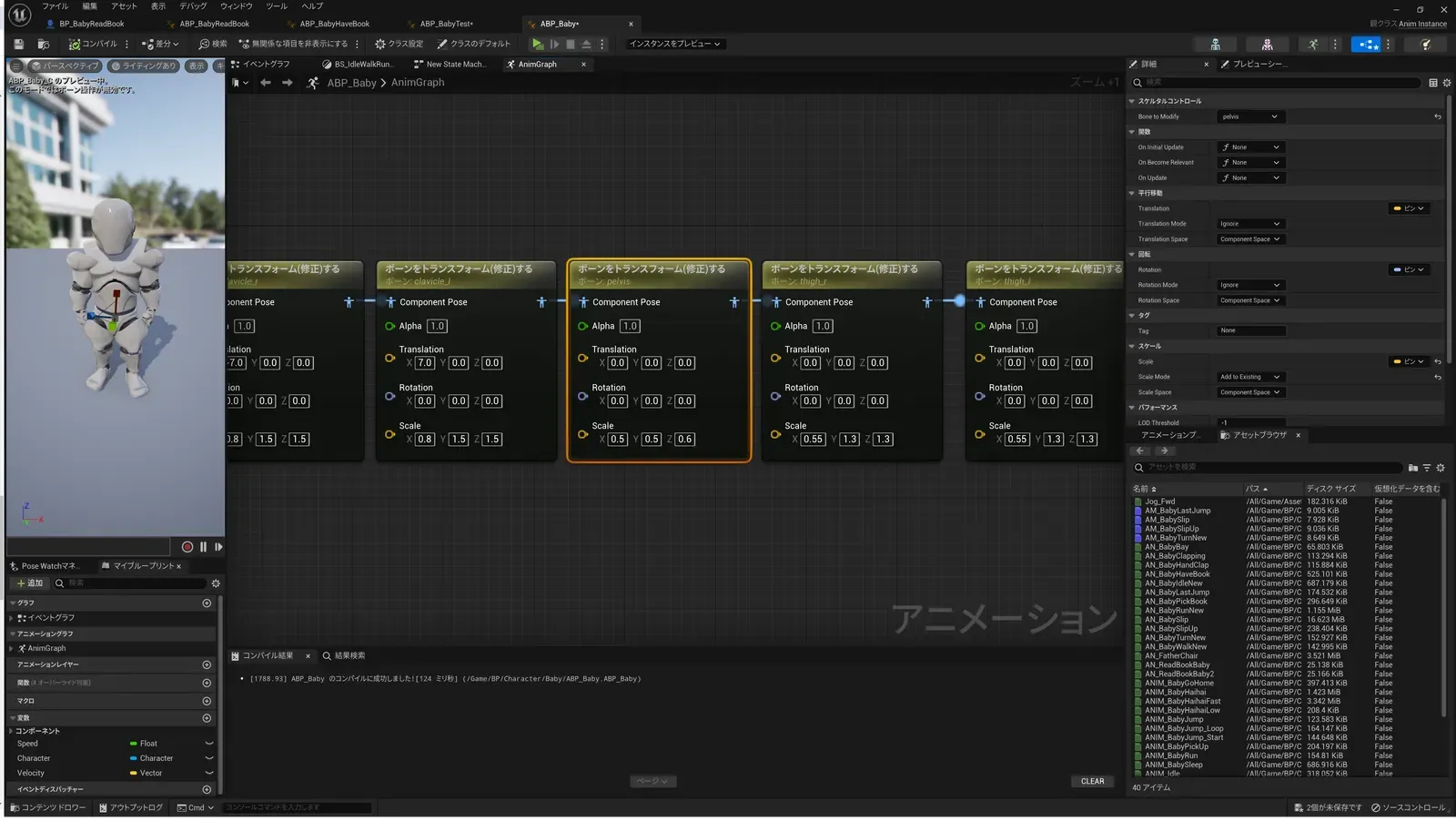

２．鎖骨(右)の位置とスケールを変更
Bone to Modify
clavicle_r
Translation
Add to Existing/Component Space
X:-7 Y:0 Z:0
Rotation
Ignore
設定なし
Scale
Add to Existing/Component Space
X:0.8 Y:1.5 Z:1.5

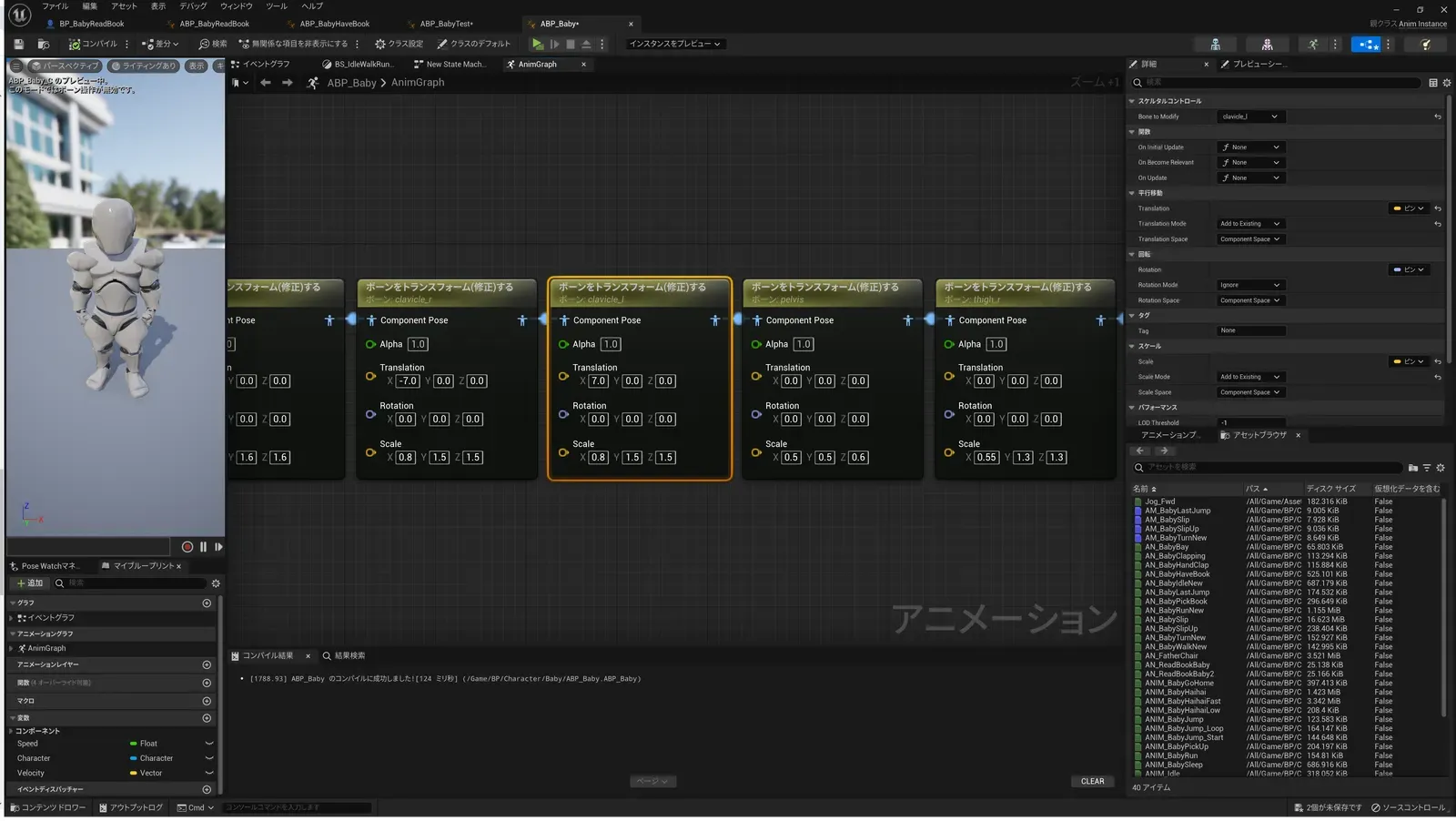

３．鎖骨(左)の位置とスケールを変更
Bone to Modify
clavicle_l
Translation
Add to Existing/Component Space
X:7 Y:0 Z:0
Rotation
Ignore
設定なし
Scale
Add to Existing/Component Space
X:0.8 Y:1.5 Z:1.5
４．骨盤のスケールを変更
Bone to Modify
pelvis
Translation
Ignore
設定なし
Rotation
Ignore
設定なし
Scale
Add to Existing/Component Space
X:0.5 Y:0.5 Z:0.6

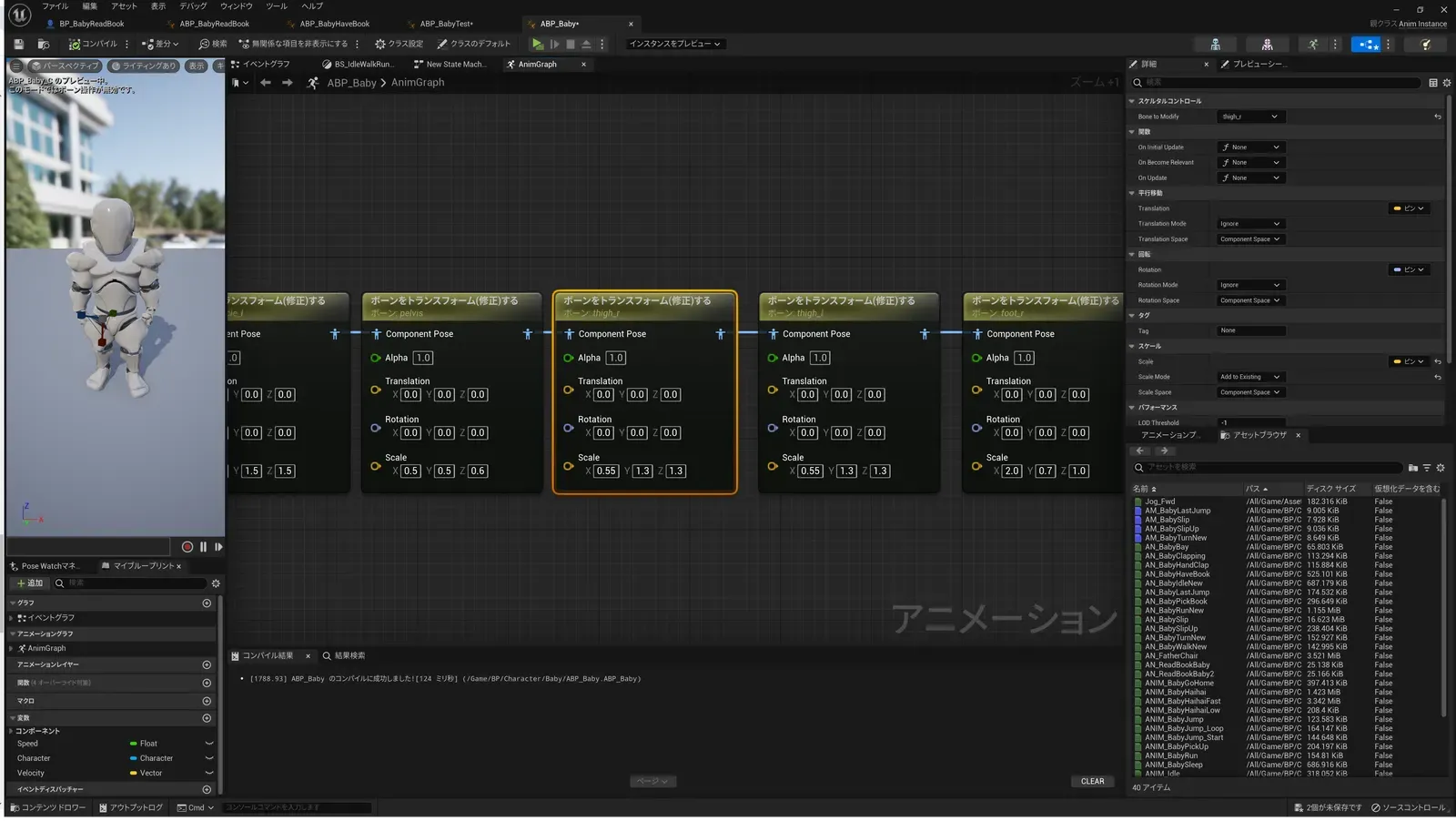

５．大腿骨(右)のスケールを変更
Bone to Modify
thigh_r
Translation
Ignore
設定なし
Rotation
Ignore
設定なし
Scale
Add to Existing/Component Space
X:0.55 Y:1.3 Z:1.3
６．大腿骨(左)のスケールを変更
Bone to Modify
thigh_l
Translation
Ignore
設定なし
Rotation
Ignore
設定なし
Scale
Add to Existing/Component Space
X:0.55 Y:1.3 Z:1.3

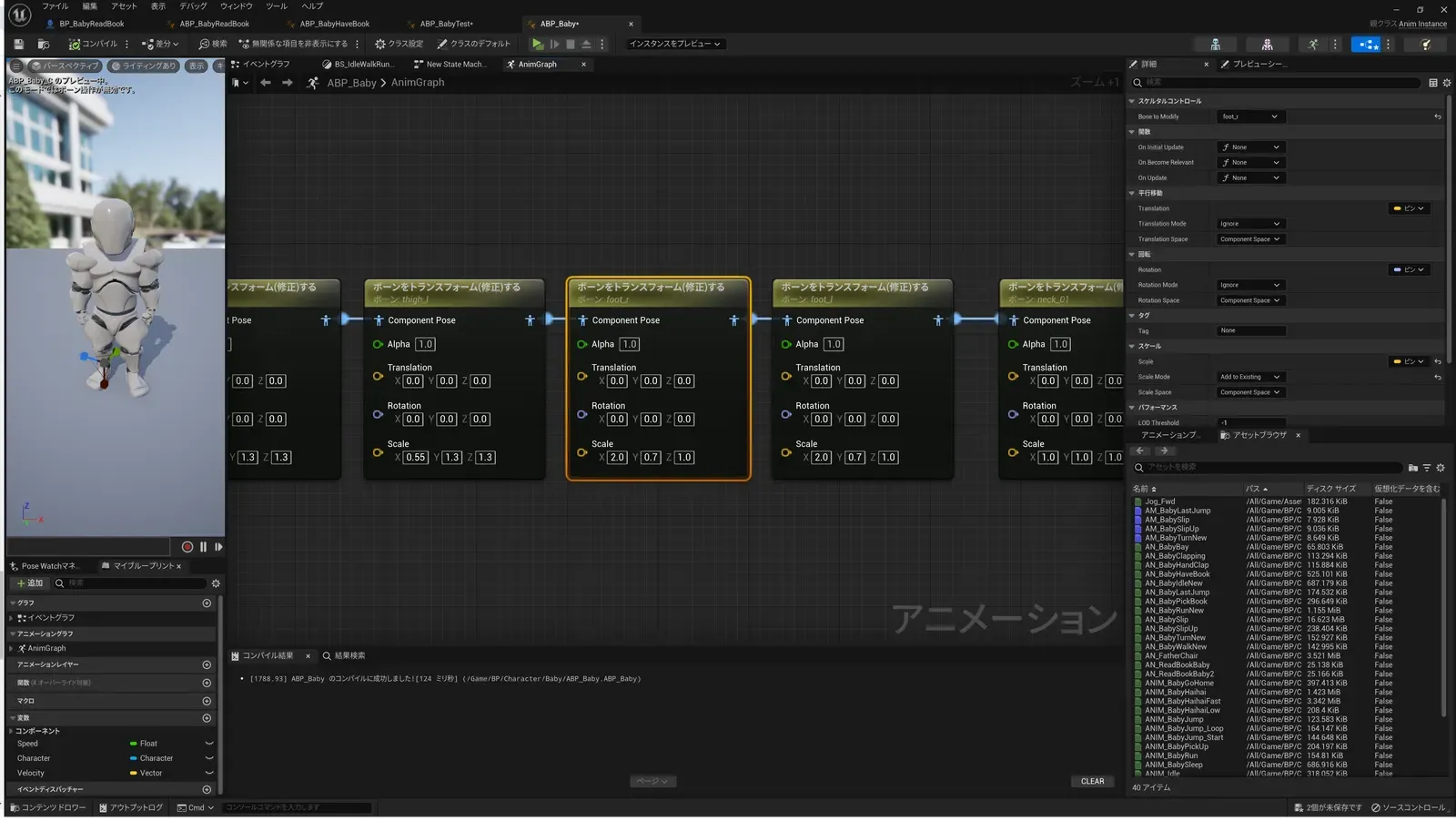

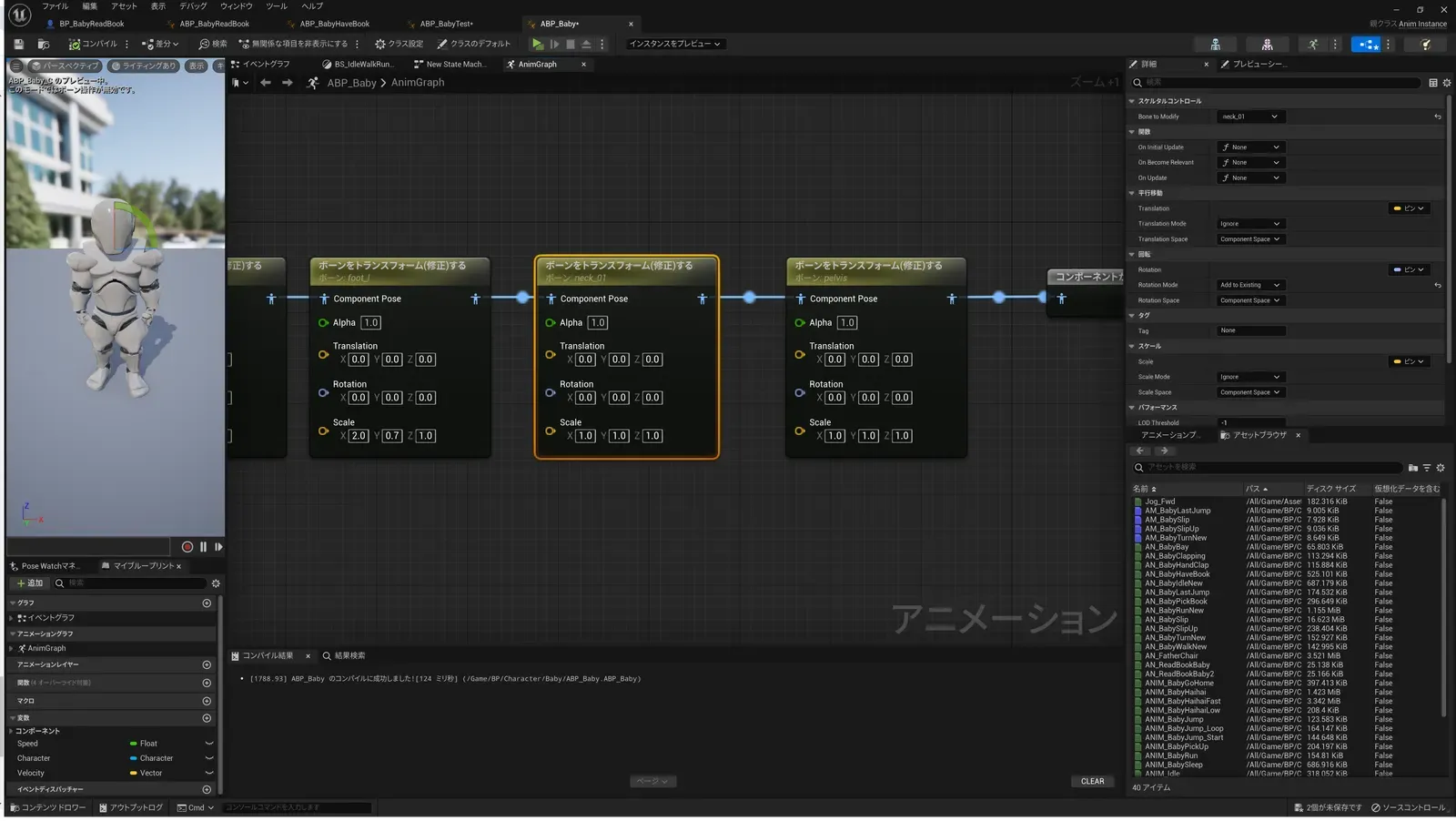

７．足(右)のスケールを変更
Bone to Modify
foot_r
Translation
Ignore
設定なし
Rotation
Ignore
設定なし
Scale
Add to Existing/Component Space
X:2.0 Y:0.7 Z:1.0
８．足(左)のスケールを変更
Bone to Modify
foot_l
Translation
Ignore
設定なし
Rotation
Ignore
設定なし
Scale
Add to Existing/Component Space
X:2.0 Y:0.7 Z:1.0
９．首の回転を変更(首を上に向けたい場合のみ)
Bone to Modify
neck_01
Translation
Ignore
設定なし
Rotation
Add to Existing/Component Space
自由に設定してみてください
Scale
Ignore
設定なし

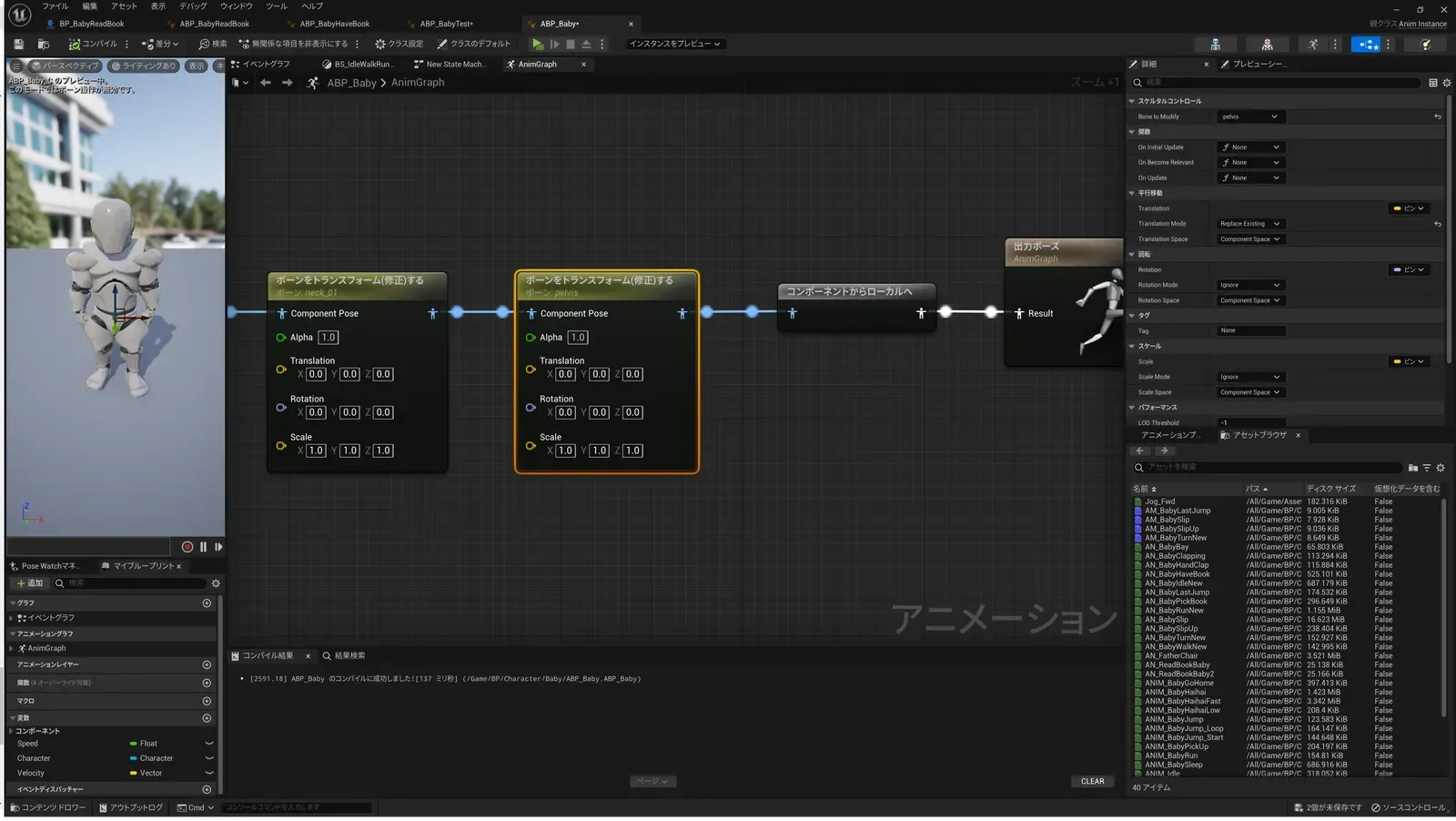

１０．骨盤の位置合わせ
Bone to Modify
pelvis
Translation
Replace Existing/Component Space
X:0 Y:0 Z:0
Rotation
Ignore
設定なし
Scale
Ignore
設定なし

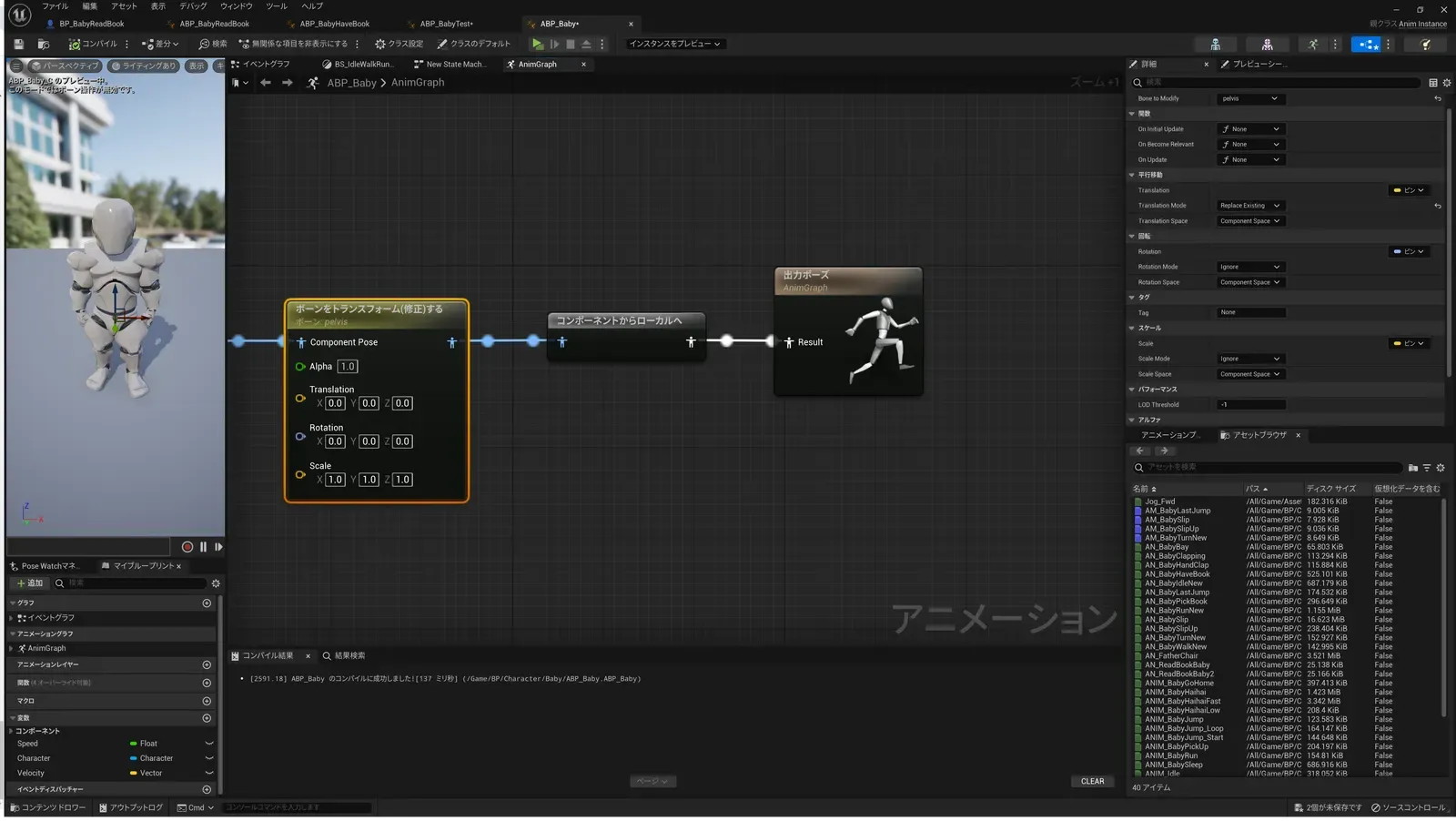

最後に「コンポーネントからローカルへ」ノードの結果を「出力ポーズ」につなぐだけで、子グレイマンの作成完了です。
これだけで、子グレイマンの作成完了です。
次回のぷちコンで、沢山の作品に子グレイマンが出てきたら嬉しいなぁ・・・
